XPS Peak Fit

xps peak fit是一款xps文件处理软件，可用于处理xps化学，支持进行化学的分析，可分析物质表面、化学组分，还有化学状态，还可以对表面光电子进行处理分析，同时xps peak fit还可以自动生成化学参数。xps peak fit的使用方法
　　xps peak软件拟合数据的简单步骤：
　　1. excel中的数据转换成txt格式

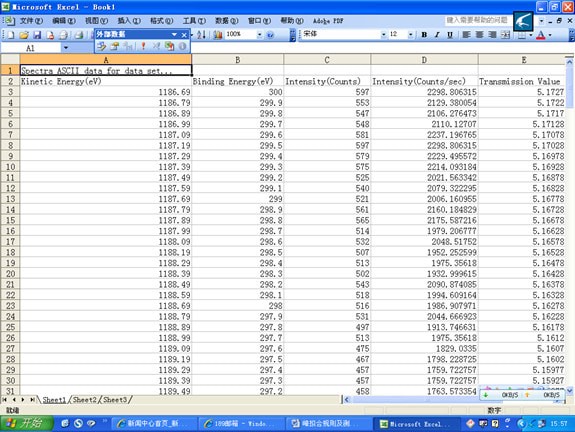

　　从excel中的数据只选择要进行拟合的数据点，copy至txt文本中，即bd两列数据，另存为*.txt文件。
　　2.xps peak41中导入数据

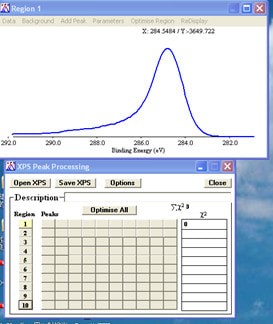

　　打开xps peak 41分峰软件,在xps peak fit窗口中,从data菜单中选择import (ascii),即可将转换好的txt文本导入,出现谱线
　　3.扣背底
　　在打开的region 1窗口中，点击 backgrond，选择boundary的默认值，即不改变high be和low be的位置，type一般选择shirley类型扣背底
　　4.加峰

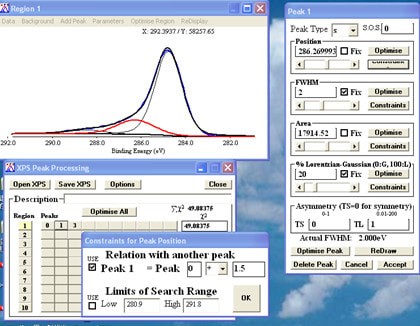

　　选择add peak，选择合适的peak type(如s,p,d,f),在position处选择希望的峰位，需固定时点fix前的小方框,同时还可选半峰宽（fwhm）、峰面积等。各项中的constaints可用来固定此峰与另一峰的关系。如w4f中同一价态的w4f7/2和w4f5/2的峰位间距可固定为2.15ev，峰面积比可固定为4：3等，对于% lorentzian-gaussian选项中的fix先去掉对勾，点击accept完成对该峰的设置。点delete peak可去掉此峰。再选择add peak可以增加新的峰，如此重复。注意：% lorentzian-gaussian值最后固定为20%左右。
　　5.拟合

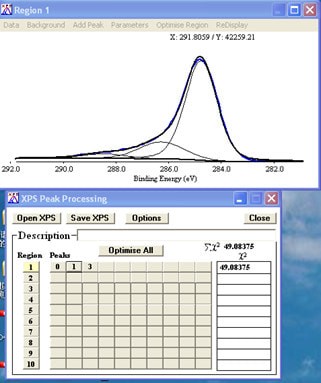

　　选好所需拟合峰的个数及大致参数后，点xps peak processing中的optimise all进行拟合，观察拟合后总峰与原始峰的重合情况，如不好，可多次点optimise all
　　6.参数查看
　　拟合完成后，分别点xps peak processing窗口总的region peaks下方的0、1、2等，可查看每个峰的参数，此时xps峰中变红的曲线为被选中的峰。如对拟合结果不满意，可改变这些峰的参数，然后再点击optimise all
　　7.xps存图
　　点save xps可将谱图存为.xps格式的图，下回要打开时点open xps可以打开这副图，并可对图进行编辑
　　8.xps图的数据输出
　　a.点击data中的export（spetrum），可将拟合好的数据存为.dat格式的ascii文件（该文件可用记事本打开），然后再origin中导入该ascii文件，可得到一个包含多列的数据表，这里需要注意的是每列的抬头名称出错（如.dat文件中的raw intensity分开到两列中作为两列的抬头，即raw、intensity），这时需要根据做出的图与.xps原始谱图比较，更改每列的名称，即可得到正确的谱图
　　b.点击data中的export（peak parameters），即将各峰参数导出为.par格式的文件（也可用记事本打开），通过峰面积可计算某元素在不同峰位的化学态的含量比
　　c.点击data中的export to clipboard，即将图和数据都复制到剪贴板上，打开文档（如word），点粘贴，即把图和数据粘贴过去，不过该图很不清晰
　　d.点击data中的print with peak parameters，即可打印带各峰参数的谱图
